Información Básica.
No. de Modelo.
SJZ65/132, SJZ80/156, SJZ92/188
Estructura Asamblea
Tipo separada Extrusora
Tornillo
Tornillo Doble
Sistema de compromiso
Engranados
Estructura de tornillo Channel
Tornillo Profunda
Escape
Escape
Automatización
Automático
Computerizado
No Computarizado
nombre
línea de extrusión de plástico procesado de pvc wpc
productos
línea de producción del marco de la puerta wpc
tipo de extrusora
extrusora cónica de doble husillo
diámetro extrusor 11
Sjsz65, Sjsz75, Sjsz80, Sjsz92, Sjsz120, Sjsz130
diámetro extrusor 2
Sj65, Sj75, Sj80, Sj92, Sj120, Sj130, Sj150
extrusoras
máquina extrusora wpc
aplicación
perfil de ventana pvc
aplicaciones
línea de producción de panel de puerta ancha
línea wpc
máquina de perfil wpc
máquina de fabricación
wpc perfil de la máquina
ventana pvc
pp pe pvc madera pvc perfil máquina
otro nombre
wpc panel de pared puerta sólida espuma tabla extrusión lin
otro name1
maquinaria de extrusión de perfil wpc
otro name2
pp pe pvc madera plástico wpc perfil línea de producción
otro name3
upvc máquina de producción de ventanas
Paquete de Transporte
by Sea
Especificación
900mm (Customized)
Marca Comercial
Hanhai
Origen
Qingdao, China
Código del HS
84772090
Capacidad de Producción
30-50 Sets Per Year
Descripción de Producto
PE PVC madera WPC Perfil de plástico de la puerta de revestimientos de pared del bastidor del piso del Panel de poste de cerca de la ventana
Máquina de Fabricación extrusión
Máquina de Fabricación extrusión
| NO. | La especificación | La cantidad |
| 1 | La extrusora de tornillo doble sistema de carga automática | 1 |
| 2 | cabezal de roscar | 1 |
| 3 | Calibración y dispositivo de refrigeración | 1 |
| 4 | Lance-fuera de la máquina | 1 |
| 5 | Máquina de corte | 1 |
| 6 | El apilador | 1 |
Detalles Imágenes:

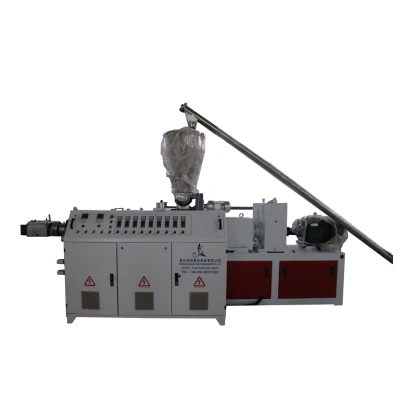

1. Perfil de WPC que hace la máquina extrusora de tornillo doble sistema de carga automática

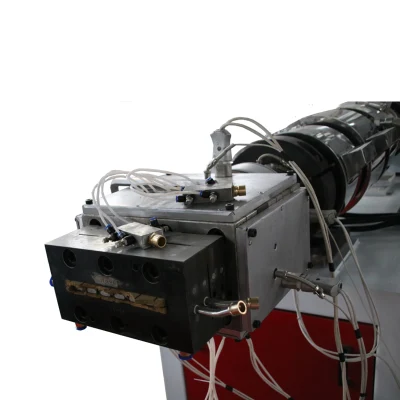

2. Perfil de cabezal de roscar WPC máquina de hacer

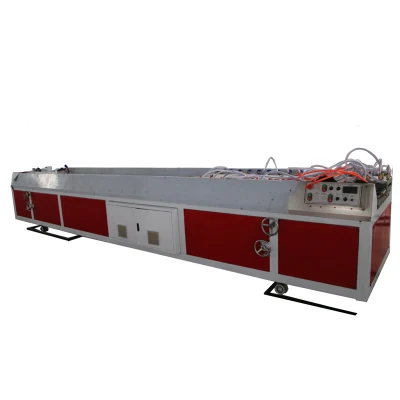

3. Perfil de WPC que hace la máquina de calibrar y dispositivo de refrigeración

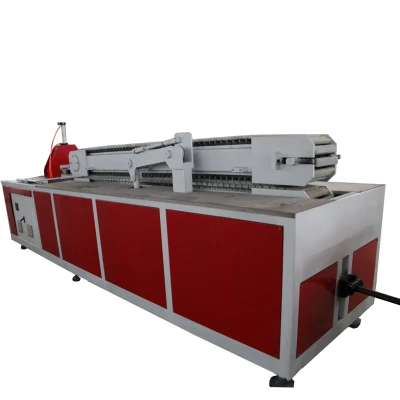

4. Perfil de WPC que hace la máquina Haul-fuera de la máquina

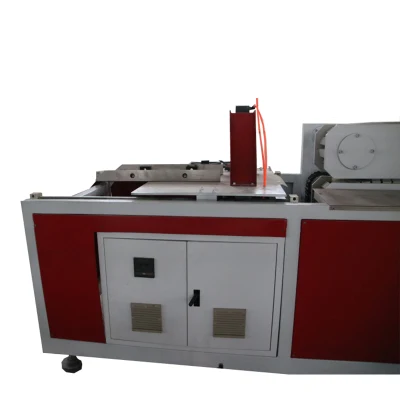

5. Perfil de WPC que hace la máquina máquina de corte
6. Perfil de WPC que hace la máquina apiladora
Producto final:
Información e imágenes acerca de las producciones de la máquina.
| El modelo de máquina | El ancho de la producción (Mm) | La producción de grosor (mm) | capacidad de producción (Kg/h) | La potencia total (Kw/h) |
| SJSZ80/156 | 1220 | 3~30 | 400~450 | 140 |
| SJSZ92/188 | 2440 | 3~50 | 550~600 | 230 |
WPC puerta y marco de la ventana Panel de pared de Revestimiento de pared exterior compuesto de la puerta interior de la máquina Línea de producción
Equipo es el adecuado para la producción de PVC PE PP WPC perfiles en todas las formas. Los productos son ampliamente utilizados para el palet,
Placa de embalaje, el suelo, y materiales de decoración de la puerta,ampliamente la aplicación.
Equipo es el adecuado para la producción de PVC PE PP WPC perfiles en todas las formas. Los productos son ampliamente utilizados para el palet,
Placa de embalaje, el suelo, y materiales de decoración de la puerta,ampliamente la aplicación.
| Parámetro técnico | |||||
| El modelo | YF180 | YF300 | YF600 | YF800 | Fa1000. |
| Max. ancho de producto(mm) | 180 | 300 | 600 | 800 | 1000 |
| Modo de la extrusora | SJZ51/105 | SJZ65/132 | SJZ80/156 | SJZ80/156 | SJZ92/188 |
| Capacidad de extrusión (kg/h) | 150 | 180 | 360 | 360 | 600 |
| La potencia del motor (kw) | 22 | 37 | 55 | 55 | 110 |
| Longitud total (m) | 18 | 22 | 26 | 28 | 32 |
Características principales
1.Nuestra máquina de WPC tiene características de bajo consumo, bajo ruido, funcionamiento estable..
2.Esta máquina extrusora de WPC incluyen:,molde,tabla de calibración de vacío,haul-fuera de la máquina,cortador y apiladora.
3.La máquina extrusora de WPC adoptar wpc husillo y cilindro especial para la extrusión.Con molde diferente,WPC
La máquina puede producir wpc productos con diferentes formas.
Proceso de flujo
1.PE/PP+Línea de extrusión de madera artesanía:
La molienda de madera(madera en polvo, cascarilla de arroz)--(Mezclador de plástico+Madera) ----Granulator Wpc línea de extrusión auxiliar+
2.Línea de extrusión de PVC madera+artesanía:
La molienda de madera(madera en polvo, cascarilla de arroz)--El Mezclador de plástico(+madera)--Wpc línea de extrusión auxiliar+
Especificación técnica de SJSZ92/188 Puerta de madera PVC Línea Prodcution perfil
1.Principales parámetros técnicos:
2.especificación detallada de la línea:
1. Una extrusionadora de husillo cónico doble SJSZ-92/188
2. Molde de un juego
3.El vacío de la unidad de calibración de un conjunto
4.El transporte fuera de la máquina un conjunto
5.La máquina de corte horizontal de un juego
6.Apilador uno
1. Parámetros técnicos principales:
1. Material: PVC&Wood
2. La capacidad de producción
La capacidad de salida varía de acuerdo con los materiales y las condiciones de funcionamiento.
1. especificación del producto:
El ancho 900mm
Mm de espesor 30~40
1. SJSZ-92/188 twin cónica: un conjunto de la extrusora
Los clientes comentarios:
FAQ:
1.eres fabricante o trading company?
Somos el fabricante.
2.Por qué elegirnos?
Disponemos de 20 años de experiencia para la producción de máquina.Podemos arreglar para que usted visita nuestro local
La fábrica del cliente.
3.hora de entrega:
30 días.
4.Condiciones de pago:
El 30% del importe total debe ser pagado por T/T, como anticipo, el saldo (70% del importe total)
Debe ser pagado antes de la entrega de T/T
O irrevocable L/C(a la vista).
5.Servicio postventa:
piezas de repuesto libre ;
Instalación en campo, la puesta en marcha y capacitación .
Servicio de mantenimiento y reparación de campo ;
Video/en línea soporte técnico.
6.Garantía:
1 año.
2.Esta máquina extrusora de WPC incluyen:,molde,tabla de calibración de vacío,haul-fuera de la máquina,cortador y apiladora.
3.La máquina extrusora de WPC adoptar wpc husillo y cilindro especial para la extrusión.Con molde diferente,WPC
La máquina puede producir wpc productos con diferentes formas.
Proceso de flujo
1.PE/PP+Línea de extrusión de madera artesanía:
La molienda de madera(madera en polvo, cascarilla de arroz)--(Mezclador de plástico+Madera) ----Granulator Wpc línea de extrusión auxiliar+
2.Línea de extrusión de PVC madera+artesanía:
La molienda de madera(madera en polvo, cascarilla de arroz)--El Mezclador de plástico(+madera)--Wpc línea de extrusión auxiliar+
Especificación técnica de SJSZ92/188 Puerta de madera PVC Línea Prodcution perfil
1.Principales parámetros técnicos:
2.especificación detallada de la línea:
1. Una extrusionadora de husillo cónico doble SJSZ-92/188
2. Molde de un juego
3.El vacío de la unidad de calibración de un conjunto
4.El transporte fuera de la máquina un conjunto
5.La máquina de corte horizontal de un juego
6.Apilador uno
1. Parámetros técnicos principales:
1. Material: PVC&Wood
2. La capacidad de producción
| Modelo de la extrusora | Material de extrusión | Capacidad de salida de la extrusora |
| SJSZ-92/188 | El PVC+Madera+otro material | 450-500kg/h |
1. especificación del producto:
El ancho 900mm
Mm de espesor 30~40
- La altura de la línea central de la extrusora: 1000 mm.
- Alimentación: como por los clientes el poder.
1. SJSZ-92/188 twin cónica: un conjunto de la extrusora
| El modelo 2.1. | SJSZ-92/188 |
| 2.2 El tornillo de alta eficiencia | Screw-Zhoushan bimetálica Huachen o como usted lo solicita |
| De diámetro Longitud efectiva del tornillo | 92mm /188mm 2550mm |
| Material | 38CrMoAlA |
| tratamiento de superficie La profundidad Nitrided velocidad de rotación El total de la potencia del motor velocidad de rotación | Nitrided y pulido
300kw 1500r/min. |
| Barril 2.3. | Zhoushan--Huachen |
| Material | 38CrMoAlA |
| tratamiento de superficie interior | De tierra, Nitrided |
| Potencia de calefacción | 70KW |
| Caja 2.4 | Wuxi Jiawei |
| Material de la casa | QT200 |
| Tipo de engranaje | Engranajes helicoidales |
| Material de la marcha | 20CrMnTi |
| Tratamiento térmico de la superficie del engranaje | Temple |
| Material de los ejes | 40CR |
| Los rodamientos | Rodamiento de alta importados |
| El sistema de lubricación | Sistema de prensa |
| 2.5 El alimentador automático | Alimentador de la primavera |
| Método El transporte de cantidad máx. La alimentación | Con el sistema de carga de polvo de la primavera 800kg/h 4.2Kw |
| 2.6 Motor de arrastre | Simens Beide |
| Método | Motor de CA, de 110KW |
| Sistema de control | Inversor de la ABB |
| La alimentación | 3P*380V*50Hz o 220V*60Hz (como por su potencia) |
| Dimensión 2.7 | 6mx2mx2.8m |
| 2.7 El equipo de la electricidad: | |
Sistema eléctrico
| |
| 3. Molde 3.1 Jefe de molde Calefacción 3.2 La formación de moho La longitud del molde de calibración de vacío Método de funcionamiento El material del conjunto de calibración de vacío 4 SDT-7000 Unidad de calibración de vacío | Un conjunto- Hubei Hongxing o como su solicitud Acero P20 HRC28~40 con calefacción y el anillo 3 segmentos 400mm La elevación de neumáticos 3Cr17 acero inoxidable Un conjunto |
| El modelo 4.1. | El SDT-7600 |
| La longitud de matraz El interruptor y la válvula de aire y agua intaking | 7600mm Equipado con la máquina. |
| Poder de la bomba de vacío El poder de la bomba de agua | 3×7,5 kw 1×5.5kw |
| La dimensión total de la máquina | 7600×2500×2000mm |
| El peso | 3500kg. |
| 4.2 Sistema de regulación de la Infra | Un conjunto |
| 4.3 SIC-15W máquina de agua de refrigeración La alimentación Dimensión externa El peso | Un conjunto 15kw 1550×900×1240mm 380kg. |
| 5. BQY-800 transporte fuera de la máquina un conjunto Dibujo con regulación de la frecuencia de cinta vía Hacia arriba y abajo la vía de sujeción de la cinta de sujeción del depósito de aire Especificación de la electiva W1000×L3000mm Poder de atracción del ventilador 7,5 kw La velocidad de hilo de dibujo 0.1~1 m/min. Dimensión externa de 4000×2150×2350mm El peso 3000kg. Válido el ancho de corte de 3000mm El transporte de mayor potencia de 120 KN Mayor fuerza de sujeción 80 KN | |
| 6. Tractor de corte horizontal Corte horizontal 6.1. | Rodeando la sierra de corte, el depósito de aire en movimiento y la sujeción neumática |
| Ancho de corte válido | ≥1000 mm. |
| Dimensión externa | 3mx1.6mx1.45m |
| colector de polvo 6.2 | Un conjunto |
| 7.XLT-800 Apilador automático de un conjunto Dispositivo automático de peeling se compone de una máquina clavar, partidario, una raqueta de descarga y un cilindro de aire. | |
| 1000kg de peso Modo de automatización de descarga Dimensión externa 3.5mx1.5mx1.45m | |
